Высококачественный усилитель мощности.(100Вт)
Предлагаемый вашему драгоценному вниманию усилитель прост в сборке, ужасно прост в настройке (он её фактически не требует), не содержит особо дефицитных компонентов и при всем при этом имеет весьма недурные характеристики и запросто тянет на так называемый hi-fi, столь нежно любимый большинством граждан.
Усилитель может работать на нагрузку 4 и 8Ом, может быть использован в мостовом включении на нагрузку 8 Ом, при этом он отдаст в нагрузку 200Вт.
Основные характеристики следующие:
Напряжение питания, В +/-35
Потребляемый ток в режиме молчания, мА 100
Входное сопротивление, кОм 24
Чувствительность (100 Вт, 8 Ом), В 1,2
Выходная мощность (КГ=0,04%), Вт 80
Диапазон воспроизводимых частот, Гц 10...30000
Отношение сигнал/шум (невзвешенное), дБ -73

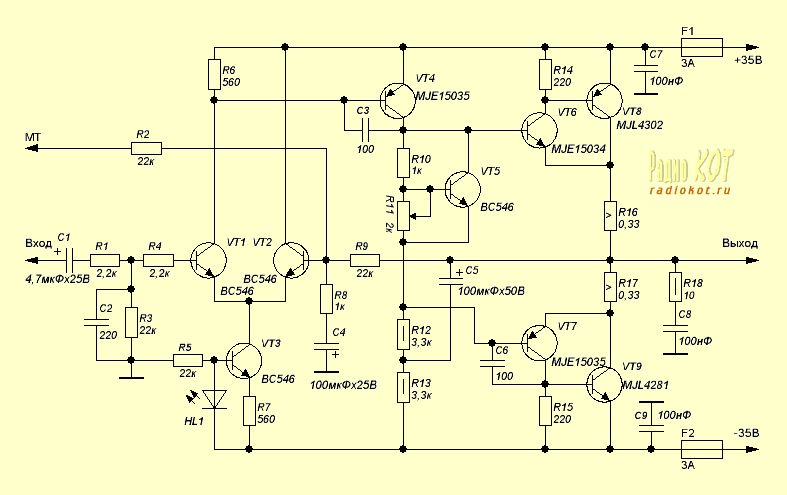

Схема усилителя:
Усилитель полностью на дискретных элементах, без всяких ОУ и прочих хитростей. При работе на нагрузку 4Ома и питании 35В усилитель развивает мощность до 100Вт. Если есть потребность подключить нагрузку 8Ом питание можно увеличить до +/-42В, в этом случае, мы получим те же самые 100Вт.
Очень сильно не рекомендуется увеличивать напряжение питания более 42В, иначе можно остаться без выходных транзисторов. При работе в мостовом режиме должна использоваться 8-ми омная нагрузка, иначе, опять-таки, лишаемся всякой надежды на выживание выходных транзисторов. Кстати, надо учесть, что защиты от КЗ в нагрузке не предусмотрено, так что надо быть поосторожней.
Для использования усилителя в мостовом режиме необходимо вход МТ прикрутить к выходу другого усилителя, на вход которого и подается сигнал. Оставшийся вход замыкается на общий провод.
Резистор R11 служит для установки тока покоя выходных транзисторов. Конденсатор C4 определяет вернюю границу усиления и уменьшать его не стоит - получите самовозбуждение на высоких частотах.
О деталях.
Все резисторы - 0,25Вт за исключением R18, R12, R13, R16, R17. Первые три - 0,5 Вт, последние два - по 5 Вт. Светодиод HL1 служит не для красоты, поэтому не надо присобачивать в схему сверхъяркий диод и выводить его на переднюю панель. Диод должен быть самый обычный, ЗЕЛЕНОГО цвета - это важно, поскольку светодиоды других цветов имеют другое падение напряжения.
Если вдруг кому-то не повезло и он не смог достать выходные транзисторы MJL4281 и MJL4302, их можно заменить на MJL21193 и MJL21194 соответственно.
Переменный резистор R11 лучше всего взять многооборотный, хотя подойдет и обычный. Ничего критичного тут нет - просто удобнее устанавливать ток покоя.
Ну и табличка, чтобы все в одном месте было:
Обозначение на схеме
Номинал
Примечание
Обозначение на схеме Номинал Примечание R1, R4 2,2кОм
R2, R3, R5, R9 22кОм
R6, R7 560
R8, R10 1 кОм
R11 2кОм подстроечный
R12, R13 3,3кОм 0,5Вт
R14, R15 220
R16, R17 0,33 5Вт
С1 4.7 мкФх50в С2 220 C3, C6 100
C4 100мкФх25В
C5 100мкФх50В
C7, C8, C9 100нФ
VT1, VT2, VT3, VT5 BC546
VT4 MJE15035 Можно заменить на BD140
VT6 MJE15034
VT7 MJE15035
VT8 MJL4302
VT9 MJL4281
HL1 АЛ307 ЗЕЛЕНЫЙ
ПЕЧАТНУ ПЛАТУ МОЖНА СКАЧАТИ!!!
Собственно настройка сводится к установке тока покоя выходных транзисторов резистором R11 примерно 75-90 мА.
Выходные транзисторы, разумеется ставим на радиаторы. Площадь - 300-400 кв. см. для каждого. VT6 и VT7 тоже можно облегчить жизнь, прикрутив их на радиаторы 50-70 кв. см.
|
