Усилитель мощности на 200 Вт с блоком питания
Усилитель мощности на 200 Вт с блоком питания

Основные технические характеристики:

Номинальный диапазон частот, Гц ...............................20...20000

Максимальная выходная мощность, Вт, на нагрузке 4Ом ........ 200

Коэффициент гармоник, %, при выходной мощности 0,5..150 Вт на частоте, кГц 1 ..........................................................................................0,1

10 ....................................................................................0,15

20 ....................................................................................0,2

КПД, %.............................................................................................68

Номинальное входное напряжение, В............................................ 1

Входное сопротивление, кОм ................................................ 10

Скорость нарастания выходного напряжения, В/мкс ................... 10

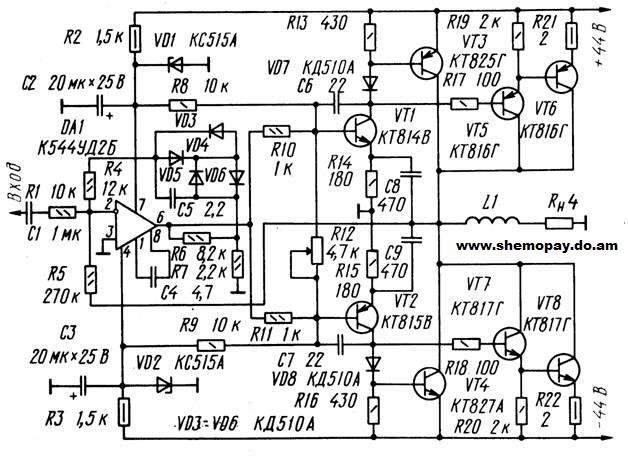

Каскад предварительного усиления выполнен на быстродействующем ОУ DA1 (К544УД2Б), который наряду с необходимым усилением по напряжению обеспечивает устойчивую работу усилителя с глубокой ООС. Резистор обратной связи R5 и резистор R1 определяет коэффициент усиления усилителя. Выходной каскад выполнен на транзисторах VT1 - VT8. Стабилитроны VD1, VD2 стабилизируют напряжение питания ОУ, которое одновременно используется для создания необходимого напряжения смещения выходного каскада. Конденсаторы С4, С5 -корректирующие. С увеличением емкости конденсатора С5 растет устойчивость усилителя, но одновременно увиличиваются нелинейные искажения, особенно на высших звуковых частотах. Усилитель сохраняет работоспособность при снижении напряжения питания до 25 В.

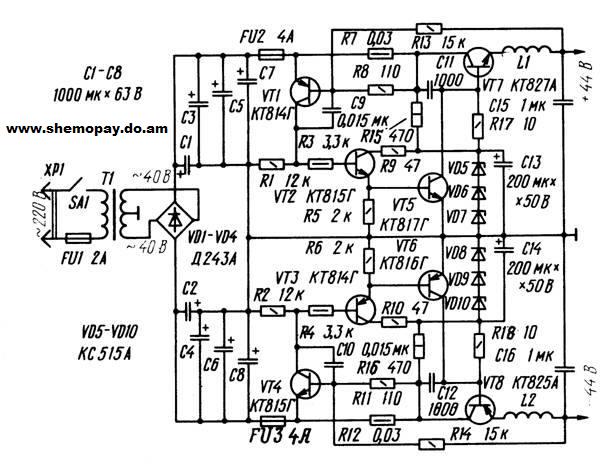

В качестве источника питания можно использовать обычный двуполярный блок питания, принципиальная схема которого приводится ниже.



Мощные составные транзисторы VT7 и VT8, включенные по схеме эмиттерных повторителей, обеспечивают достаточно хорошую фильтрацию пульсаций напряжения питания с частотой сети и стабилизацию выходного напряжения благодаря установленным в цепи базы транзисторов стабилитронам VD5 - VD10. Элементы L1, l_2, R16, R17, С11, С12 устраняют возможность возникновения высокочастотной генерации. Резисторы R7, R12 блока питания представляют собой отрезок медного провода ПЭЛ, ПЭВ-1 или ПЭЛШО диаметром 0,33 и длиной 150 мм, намотанного на корпусе резистора МЛТ-1. Трансформатор питания выполнен на тороидальном магнитопроводе из электротехнической стали Э320, толщиной 0,35 мм, ширина ленты 40 мм, внутренний диаметр магнитопровода 80, наружный - 130 мм. Сетевая обмотка содержит 700 витков провода ПЭЛШО 0.47, вторичная - 2x130 витков провода ПЭЛШО 1,2 мм.

Вместо ОУ К544УД2Б можно использовать К544УД2А, К140УД11 или К574УД1. Каждый из транзисторов КТ825Г можно заменить составными транзисторами КТ814Г, КТ818Г, а КТ827А-составными транзисторами КТ815Г, КТ819Г. Диоды VD3 - VD6 УМЗЧ можно заменить любыми высокочастотными кремниевыми диодами, VD7, VD8 - любыми кремниевыми с максимальным прямым током не менее 100 мА. Вместо стабилитронов КС515А можно использовать соединенные последовательно стабилитроны Д814А (Б, В, Г, Д) и КС512А. Полное описание монтажа и настройки усилителя приводится в [37].

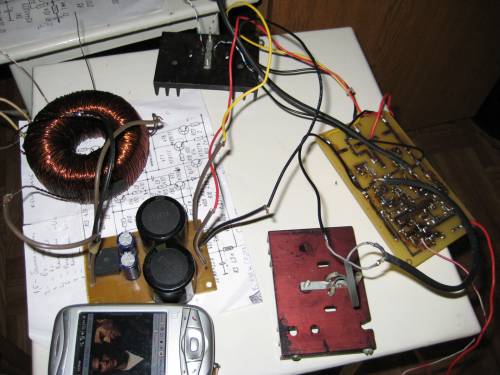

Фотографии :





Печатная плата:

У форматі *lay*
