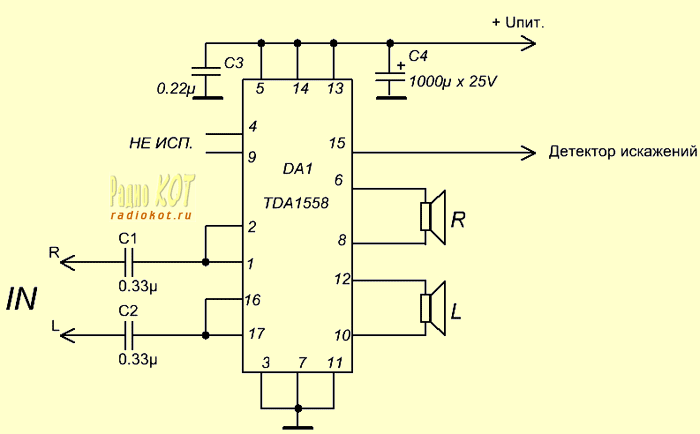

Вот очень простая схемка стерео усилителя:
Микруха не дорогая, имеет защиту от короткого замыкания, перегрузок по току, переполюсовки питания и термозащиту.
В микруху встроен стабилизатор напряжения с коэф. подавления пульсаций 48дБ и детектор нелинейных искажений, позволяющий автоматически переводить усилок в режим "мягкого ограничения" (при совместном использовании с микрухой TDA1524).
При отключении вывода 14 от питания, микруха переводиться в дежурный режим с током потребления менее 100 мкА.
Основные характеристики:
Питание...............10-18 В
Полоса частот........20-20000 кГц
Rн.....................4 Ом
Рвых..................2х22 Вт
Кг.....................0,1%
Микросхему нужно установить на радиатор с площадью не менее 100см2.
Печатну плату можна скачати тут
|
