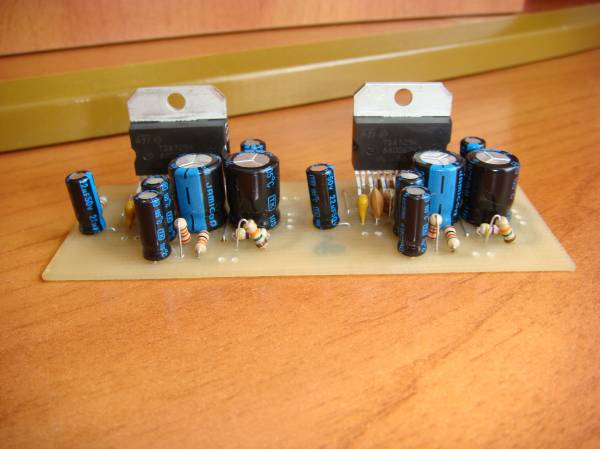

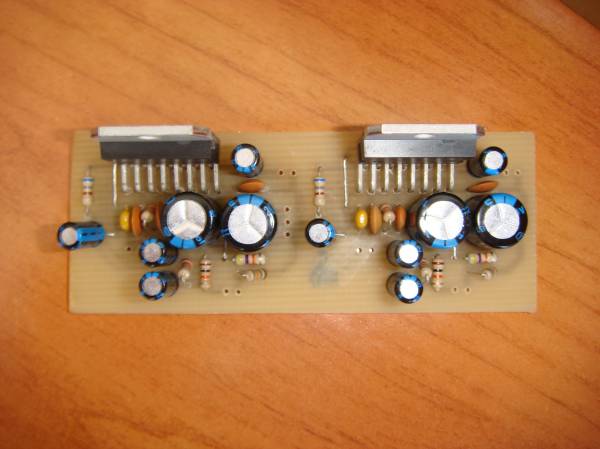

УНЧ на TDA7294 (100Вт)УНЧ выполнен на интегральной микросхеме TDA7294. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для "мягкого” включения УНЧ. Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже для повышения надежности работы ИМС рекомендуется использовать теплопроводную пасту типа КТП-8.

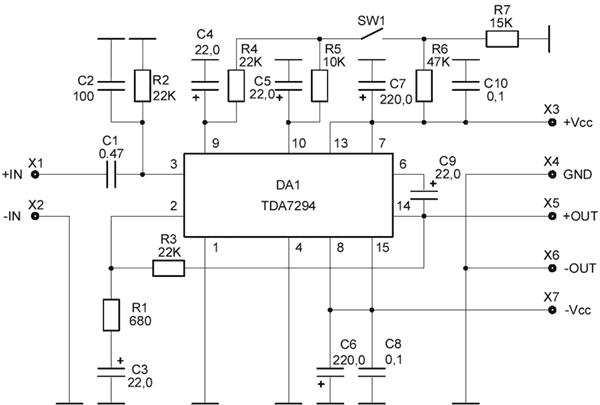

принципиальная схема:
Напряжение питания - двуполярное 10 … 40 В Пиковое значение выходного тока – 10 А Ток в режиме покоя – 20…60 мА Долговременная выходная мощность при коэффициенте гармоник 0,5% и Uп = ± 35 В, Rн = 8 Ом – 70 Вт Uп = ± 31 В, Rн = 6 Ом – 70 Вт Uп = ± 27 В, Rн = 4 Ом – 70 Вт Пиковая музыкальная выходная мощность (в течение 1 сек.) при коэффициенте гармоник = 10% и Uп = ± 38 В, Rн = 8 Ом – 100 Вт Uп = ± 33 В, Rн = 6 Ом – 100 Вт Uп = ± 29 В, Rн = 4 Ом – 100 Вт Коэффициент усиления по напряжению – 30 дБ Диапазон воспроизводимых частот - 20 … 20000 Гц Входное сопротивление – 22 кОм Размеры печатной платы – 43х33 мм

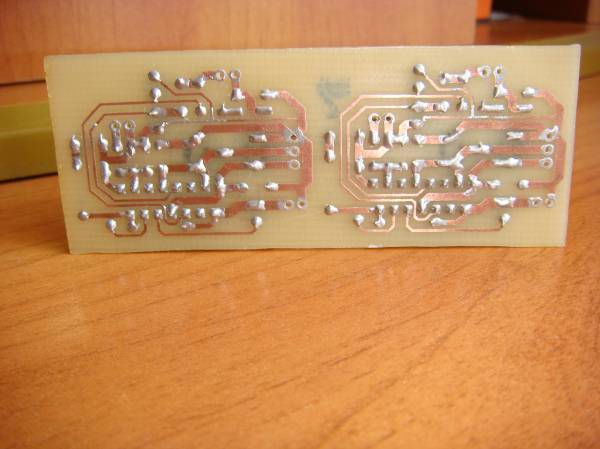

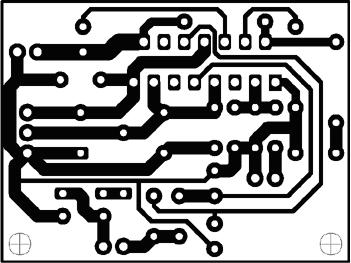

печатная плата:

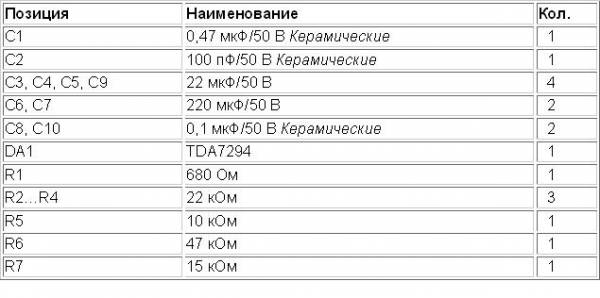

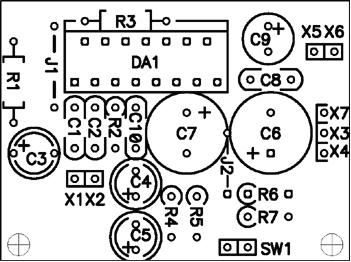

расположение элементов на плате: Перечень элементов усилителя:
