Технические характеристики усилителя

 Напряжение питания: 6…18 В, типовое 14.4 В

 Пиковое значение выходного тока: 9 А

 Ток в режиме покоя: 120 мА

 Долговременная выходная мощность, при

 Uп = 14,4 В, Rн = 4 Ом, Кг = 10%, F = 1 кГц: 22 Вт

 Коэффициент гармоник, при

 Uп = 13,2 В, Rн = 4 Ом, Pвых = 1Вт, F = 1кГц: 0,04 %

 Коэффициент усиления по напряжению Au: 50 дБ

 Входное сопротивление: 30 кОм

 Диапазон воспроизводимых частот: 20…20000 Гц

 Размеры печатной платы: 65х27 мм

Общий вид устройства представлен на рис.1, а электрическая принципиальная схема – на рис.2, перечень элементов приведен в табл. 1

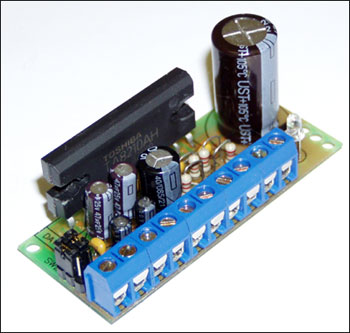

Рисунок 1. Общий вид усилителя NM2044

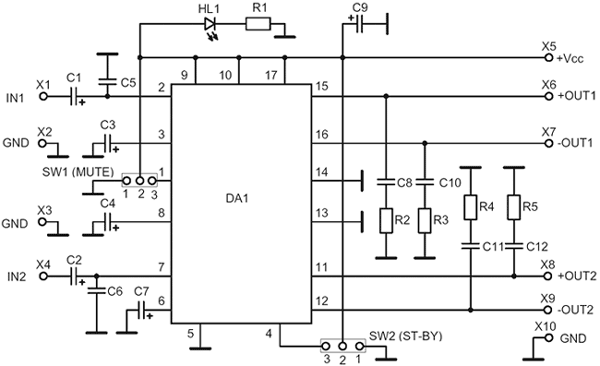

Рисунок 2. Электрическая принципиальная схема

Таблица 1. Перечень элементовПозиция  Номинал        Кол.

C1, C2            4,7 мкФ/25 B  2

C3, C7            47 мкФ/25 В   2

C4       220 мкФ/25 В 1

C5, C6            1000 пФ         2

C8, C10-С12  0,1 мкФ          4

C9       2200 мкФ/25 В          1

DA1    TA8210AH/AL           1

HL1     светодиод 3 мм         1

R1       2 кОм  1

R2 - R5           2,2 Ом            4

Разъем            ED500V-2x5   5

Разъем            PLD-80           1

УНЧ класса Hi-Fi выполнен на интегральной микросхеме TA8210AH/AL (DA1). Эта ИМС представляет собой УНЧ класса В и устанавливается в авто-аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности. Микросхема содержит два идентичных мостовых усилителя мощностью до 22 Вт на нагрузке 4 Ом.

Переключатель SW1 предназначен для управления режимом MUTE (2-3ON; 1-2OFF). Переключатель SW2 предназначен для управления режимом STAND-BY (2-3ON; 1-2OFF).

Особое внимание следует обратить на подключение микросхемы к источнику питания: ИМС чрезвычайно чувствительна к напряжению питания – максимум 18 В. Переполюсовка источника напряжения питания приводит к выходу ИМС из строя (Uобр = 6 В максимум).

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 65х27 мм (рис.3 и рис.4). Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм.

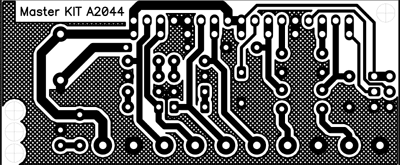

Рисунок 3. Вид печатной платы снизу

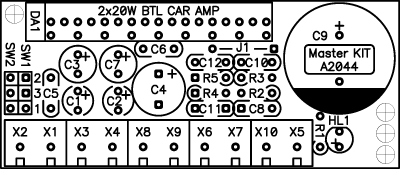

Рисунок 4. Вид печатной платы сверху

Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате предусмотрены посадочные места под штыревые контакты или клеммные винтовые зажимы.

Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. В этом случае микросхему с корпусом устройства необходимо соединять через слюдяную или резиновую электроизоляционную прокладку. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС. Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплоизоляционную прокладку.
