Одноканальный усилитель НЧ 22 Вт (TDA2005, мостовое включение)

УНЧ имеет хорошие эксплуатационные характеристики, надежен и прост в сборке. Его можно использовать как в домашних условиях, так и в автомобиле. Применение в качестве усилительного элемента интегральной микросхемы TDA2005 позволило реализовать следующие функции:

- защита от КЗ нагрузки;

- защита от перегрева;

- защита от бросков напряжения питания в диапазоне до 40 В.

Усилитель имеет широкий диапазон питающих напряжений от 6 до 18 В.

Общий вид усилителя представлен на рис.1, схема электрическая принципиальная на рис.2, схема расположения элементов на плате и подключение усилителя на рис.3, вид печатной платы со стороны проводников на рис.4. Перечень элементов приведен в табл.2.

Технические характеристики УНЧ NK057

Напряжение питания - 6…18 В

Пиковое значение выходного тока – 3 А

Ток в режиме покоя – 75 мА

Диапазон воспроизводимых частот – 40…20000 Гц

Коэффициент нелинейных искажений - 1%

Сопротивление нагрузки (номинальное 3,2) – больше 2 Ом

Выходная мощность – 22 Вт

Чувствительность – 300 мВ

Коэффициент усиления – 50 дБ

Размеры печатной платы – 34х28 мм

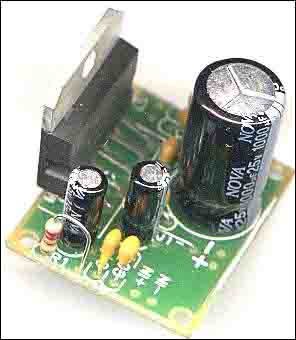

Рисунок 1. Общий вид усилителя.

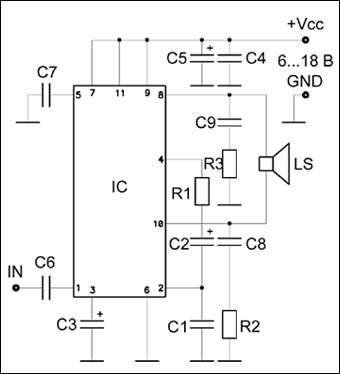

Рисунок 2. Cхема электрическая принципиальная.

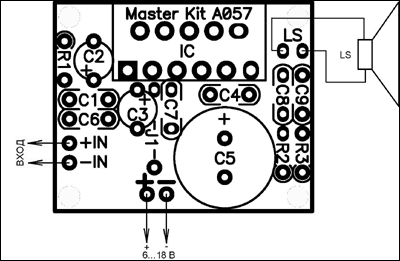

Рисунок 3. Cхема расположения элементов на плате и подключение усилителя.

Рисунок 4. Bид печатной платы со стороны проводников.

Таблица 2. Перечень элементов усилителя NK057Позиция      Наименование          Кол.

R1       220 Ом           1

R2,R3  1,1 Ом            2

C1       1000 пФ         1

C2,C3 10 мкФ/25...50 В       2

C4,C6...C9     0,1 мкФ          5

C5       1000 мкФ/25...35 В   1

IC        TDA2005        1
