УМЗЧ на 50wtУМЗЧ Арасланова

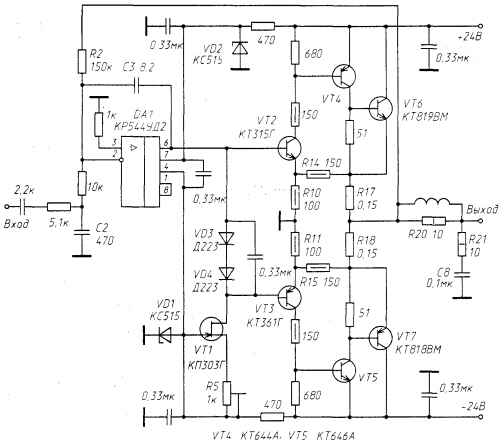

Схема взята из книги
Ю.С. Ежков - Справочник по схемотехнике усилителей. издание 2 переработанное 2002р.
Там есть ищо много унч.
Основные техннические характеристики УМ:
максимальная выходная мощность 50 вт на нагрузке 4 ом;
коеффициент гармоник в диапазоне частот 20 гц ... 20 кгц
при выходной мощности 50 вт на нагрузке 4 ом не более 0,03%; скорость нарастания выходного напряжения не менёе 20 в/мкс.
Печатна плата у форматі lay
|
