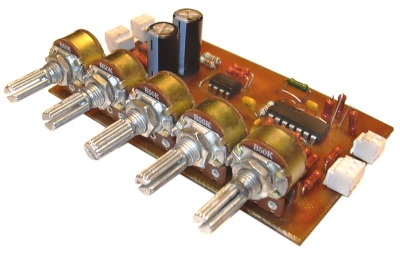

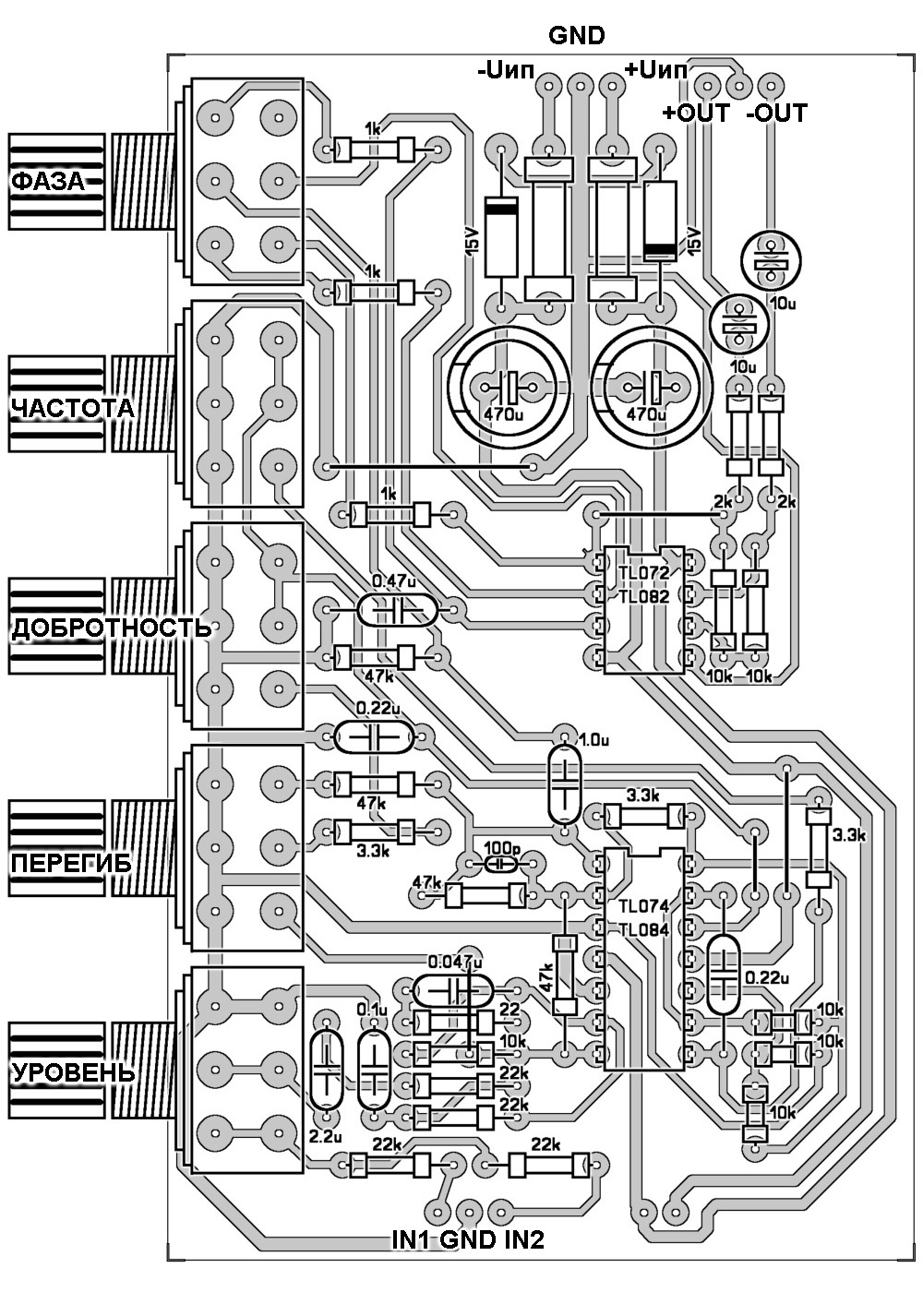

УНИВЕРСАЛЬНЫЙ ФИЛЬТР ДЛЯ САБВУФЕРА Ф005Данный набор предназначен для суммирования стереосигнала и выделения из этой суммы НЧ сигнала для сабвуфера. По сложности фильтр является самым сложным из предлагаемой линейки фильтров и построен по принципу параметрического эквалайзера, т.е. позволяет производить максимум регулировок.

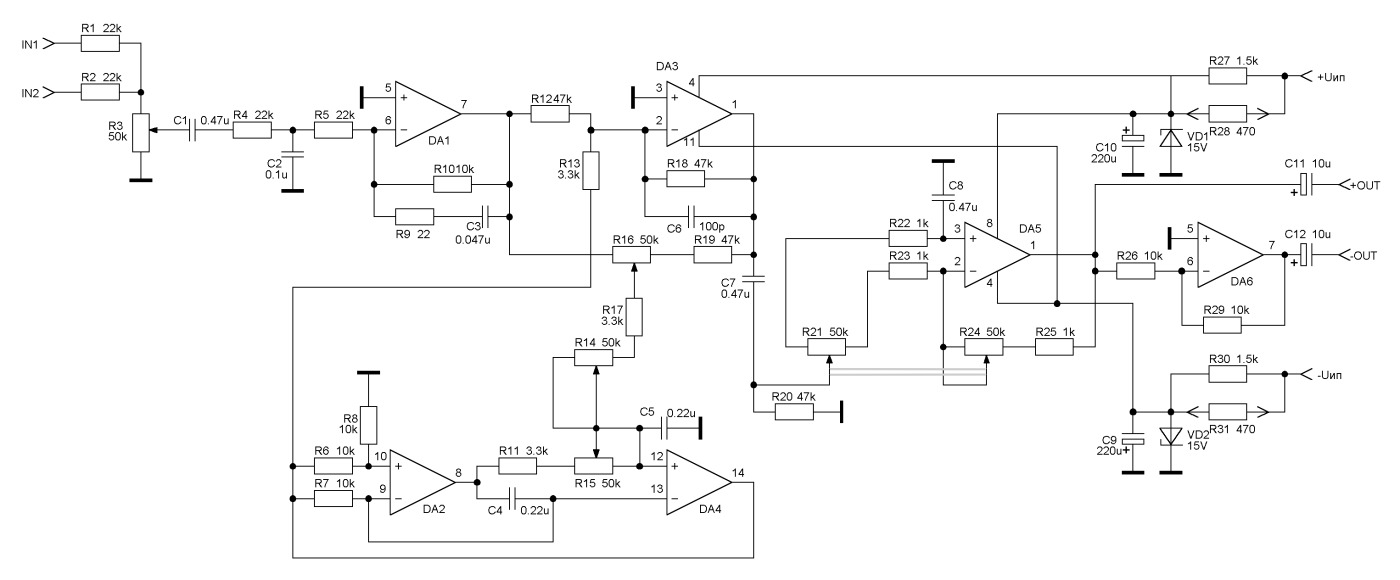

 На входе фильтра используется обычный резистивный микшер, далее на ОУ выполнен буферный усилитель с коррекцией АЧХ, позволяющей на обработку подавать сигнал с уже вырезанными СЧ и ВЧ сигналами, но довольно большой полосой захвата.
Далее идет уже сам фильтр выполненый на ОУ DA3 в обратную связь которого включен высокодобротный фильтр на ОУ DA2 и DA4. В этом фильтре происходит обработка аудиосигнала, причем имеется возможность регулировки добротности, т.е. полосы захвата. На рисунке 2 показано изменение АЧХ в зависимости от положения регулятора добротности (резистор R14).
На рисунке 3 приведен вид АЧХ в зависимости от положения регулятора частоты (резистор R15), на рисунке 4 приведен вид АЧХ уровня перегиба, по сути тот же уровень громкости, который стоит на входе, однако регулировка производится именно перегиба АЧХ, хотя на слух кажется, что изменяется уровень (резистор R16).
На рисунке 5 приведен вид АЧХ в зависимости от положени регуляторов частоты и добротности.

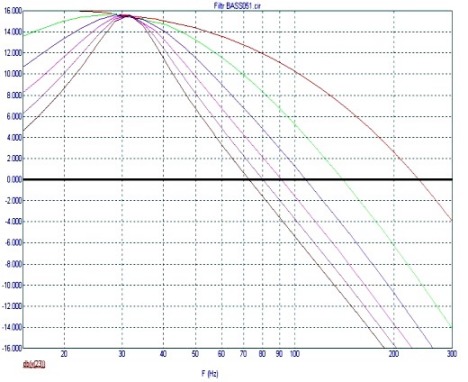

Рисунок 2 - регулировка добротности.

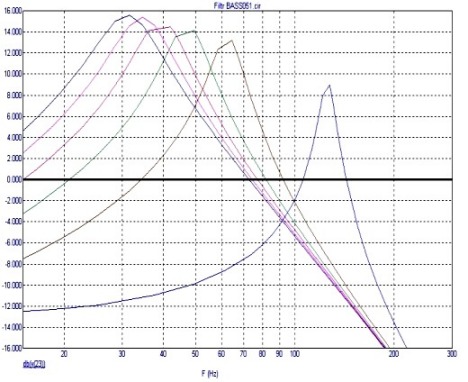

Рисунок 3 - регулировка частоты.  Рисунок 4 - изменение уровня перегиба АЧХ.

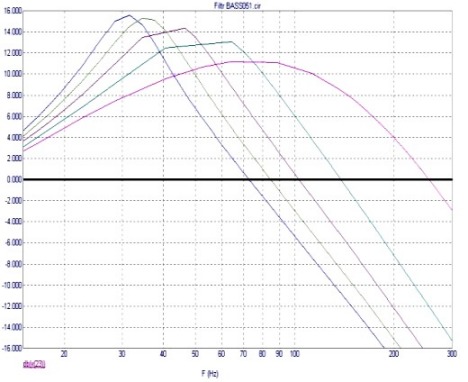

Рисунок 5 - одновременное изменение частоты и добротности.
Как видно из рисунокв данный фильтр позволяет идиально настроить практически любой сабвуфер и может потягаться даже с корректором Линквица.
Поскольку высокодобротные фильтры довольно сильно сдвигают фазу сигнала в фильтр введен фазовращатель позволяющий получить максимальное совпадение сигналов по фазе широкополосного сигнала с сигналом сабвуфера. Кроме этого фильтр имеет 2 выхода, на которых сигнал идет в противофазе. Это позволяет компенсировать недостаточность сдвига фазы в фазовращателе при использовании типового усилителя для сабвуфера или же использовать 2 одинаковых усилителя соединенных мостом.
Питание фильтра производится от питания усилителя мощности (двуполярный источник), поскольку в фильтр уже интегрирован параметрических стабилизатор напряжения необходимо лишь подобрать токоограничивающие резисторы во избежания выхода из строя стабилитронов от теплового пробоя.
|
