25ГДН-3-4 (15ГД-14)
Назначение - применение в закрытых выносных акустических системах бытовой РЭА 1-й и 2-й групп сложности в качестве НЧ звена при работе в помещениях. Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава. Диффузор изготовлен из бумажной массы с пропиткой. Подвес - торроидальной формы - из резины, подклеивается к внешнему краю диффузора. Центрирующая шайба изготовлена из ткани с пропиткой.
Технические характеристики
Эффективный рабочий диапазон частот Гц 50 ... 5000
Уровень характеристической чувствительности, не менее Дб 84
Рабочая мощность Вт 15
Полный коэффициент гармонических искажений при подведении мощности, соответствующей номинальному звуковому давлению , %, на частотах Гц
ниже 1000 6
выше 1000 3
Номинальное электрическое сопротивление Ом 4
Предельная шумовая (паспортная) мощность Вт 25
Предельная долговременная мощность Вт 30
Предельная кратковременная мощность Вт 70
Частота основного резонанса Гц 55+-10
Полная добротность 0,5+-0,5
Эквивалентный обьем м3 0.008
Габаритные размеры мм d125x79
Масса г 2000
Сведения о конструкции звуковой катушки
Марка провода Гц ПЭТВ-1
Диаметр провода мм 0,224
Количество слоев намотки 2
Количество витков в 1-ом слое 47
Количество витков во 2-ом слое 46
Омическое сопротивление катушки Ом 3,1+-0,4
Высота звуковой катушки мм 22,5
Внутренний диаметр мм 25,4
Внешний диаметр , вместе с намоткой мм 26,6

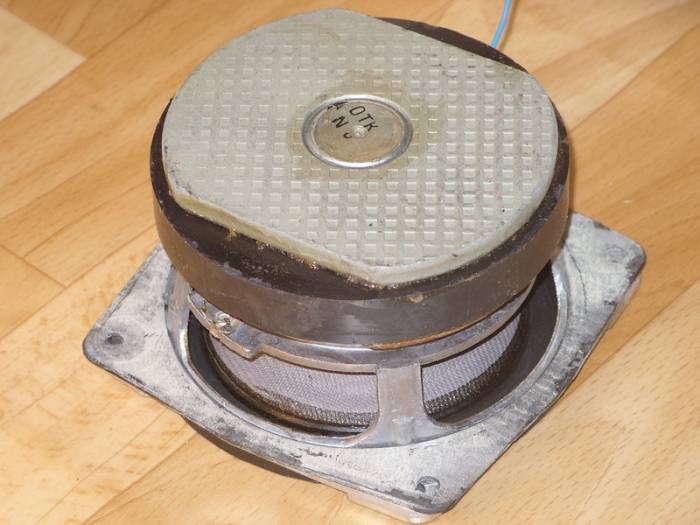

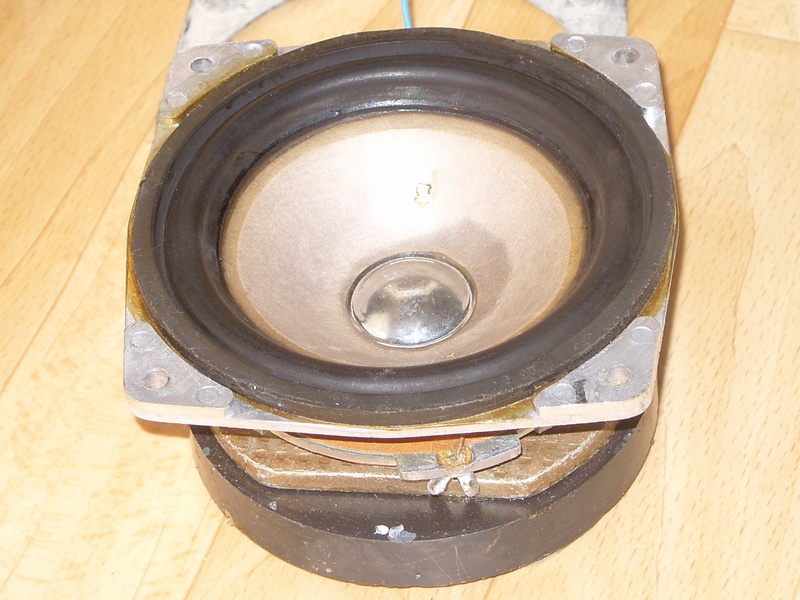

Фотографии:

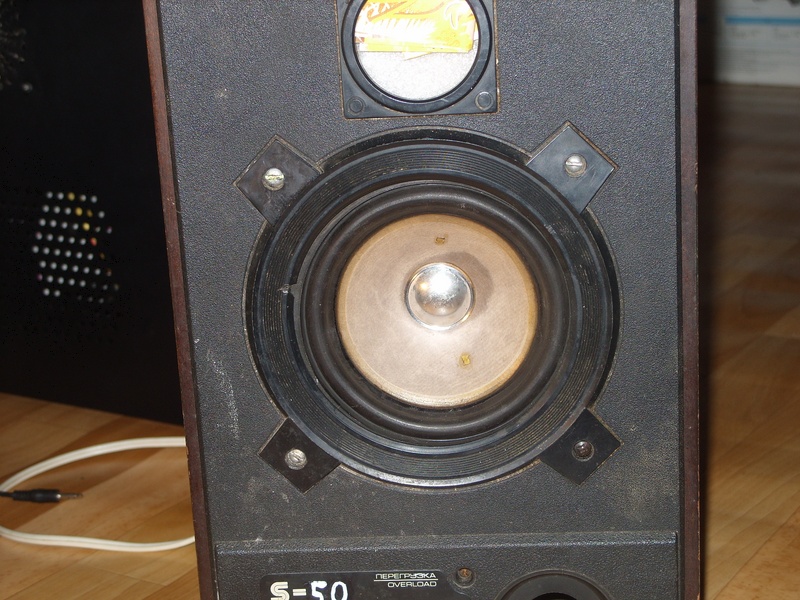

Динамик в колонке:
